Interrupteurs
Interrupteurs Sectionneurs MT
GIS propose des interrupteurs sectionneurs moyenne tension (jusqu'à 36 kV) triphasés pour contrôler les circuits MT. Ces dispositifs permettent de connecter et déconnecter des circuits non chargés, avec des versions pour installations intérieures et extérieures, avec ou sans fusibles.
Types d'Interrupteurs Sectionneurs
Solutions adaptées à chaque environnement
Intérieur avec Fusible
- Installation: Entre disjoncteur et jeu de barres
- Usage: Maintenance et protection transformateurs
- Opération: Après déconnexion du disjoncteur
- Sécurité: Décharge BT requise avant manipulation
Caractéristiques techniques
Composés d'un châssis robuste, d'isolateurs de support, de contacts mobiles en lame et fixes, avec mécanisme de commande synchronisé. Le système de fusibles protège les transformateurs de distribution contre les surcharges. Conçus pour les tableaux de distribution ouverts en environnement protégé.

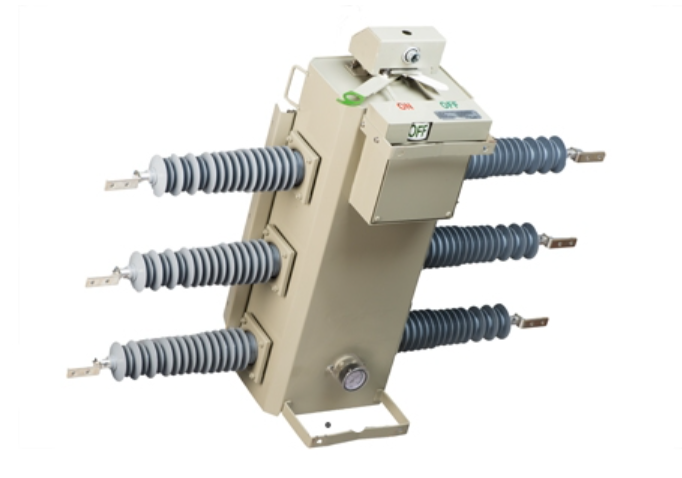

Extérieur avec Fusible
- Installation: Lignes aériennes MT
- Usage: Protection transformateurs ≥400kVA
- Opération: Lignes non chargées
- Sécurité: Décharge BT requise avant manipulation
Caractéristiques techniques
Conception renforcée pour résister aux intempéries avec isolation adaptée aux conditions extérieures. Les version à fusibles protègent les transformateurs montés sur poteaux. Mécanisme de verrouillage sécurisé et indication visuelle claire de la position (ouvert/fermé).
Composants Clés
Structure Mécanique
Châssis robuste avec isolateurs de support et mécanisme de commande synchronisé pour les 3 pôles
Contacts Électriques
Lames mobiles et contacts fixes en matériau haute conductivité pour une longue durée de vie
Options de Protection
Versions avec ou sans fusibles pour s'adapter à différents schémas de protection
